3 standen schakelaar aansluiten

3 minuten lezen

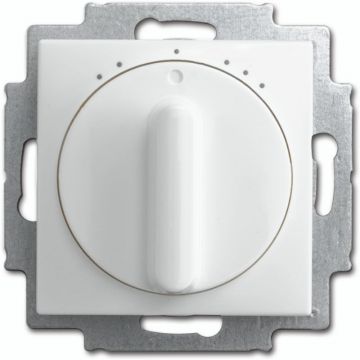

3 standen schakelaar Elektramat

3 standen schakelaar

Een 3 standen schakelaar of ventilatorschakelaar wordt toegepast bij het bedienen van een ventilator in bijvoorbeeld een badkamer of keuken. Met de 3 standen schakelaar kan je kiezen voor een langzame, middelmatige of snelle luchtaanvoer of luchtafvoer. De 3 standen schakelaar is er in twee varianten, inbouw en opbouw. Zorg dat de ventilator die gebruikt wordt geschikt is voor een 3 standen schakelaar. Elektramat biedt 3 standen schakelaars aan van verschillende merken, onder andere:

Veiligheid

Zorg voordat de werkzaamheden beginnen alles spanningsvrij is door de hoofdschakelaar of installatieautomaat om te zetten. Verricht de werkzaamheden aan de 3 standen schakelaar met het juiste gereedschap. Voor deze werkzaamheden is een schroevendraaier, striptang en een spanningzoeker nodig.

3 standen schakelaar aansluiten

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de hoofdschakelaar of de installatieautomaat om te zetten. Met een spanningzoeker kun je testen of het gebied spanningsvrij is.

Stap 2: Strippen van de aders
Strip de aders voldoende lang (ongeveer 1 cm). Twist na het strippen de kern van elke ader zodat dit één geheel wordt, zonder dat kleine draadjes uitsteken.
Let op: Het twisten is niet nodig wanneer de aders een vaste kern hebben. Wanneer je de aders plaatst moet de kern een volledige connectie maken met de aansluiting.

Stap 3: Aders aansluiten
Sluit de fasedraad (bruin) en drie schakeldraden (zwart) aan bij de juiste aansluitingen op de schakelaar. Een steekverbinding is de standaard aansluiting bij de 3 standen schakelaar, deze aansluitmethode kan alleen bij aders met een vaste kern. De aders worden aangesloten door ze te klemmen in de opening van de aansluiting. Bij het losmaken en terugtrekken van de aders moet een plastic gedeelte worden ingedrukt.
Let op: Bij aders zonder een massive kern kan er voor een 3 standen schakelaar worden gekozen met een schroefverbinding. De schakelaar met schroefverbinding is te gebruiken met aders die een zachte kern hebben. Draai bij een schakelaar met schroefverbinding elk schroefje los en schuif de aders in de juiste aansluiting van het schakelelement. Daarna draai je na het plaatsen van elke ader de schroefjes met beleid vast.
Tip: Steek bij een schroefverbinding de ader altijd aan de linkerkant van de schroef in de aansluiting. Hiermee voorkom je dat de ader uit de aansluiting wordt gedrukt wanneer je de schroef aandraait.

De aders moeten in het schakelelement als volgt worden aangesloten:

Kleur:	Aansluiting:
Bruin	2 (bij Gira aangeduid met 4)
Zwart	1
Zwart	3
Zwart	5

Let op: De aansluit symbolen of nummers kunnen bij de merken verschillend zijn.

Aansluiting 3 standen schakelaar Elektramat

Stap 4: Plaatsing en bevestiging van het schakelelement
Plaats het schakelelement in de muur en schroef het element vast met behulp van de bevestigingspunten.

Stap 5: Afdekplaatje plaatsen
Plaats het afdekplaatje op het schakelelement zonder de draaiknop. Het is belangrijk dat de indicatie standen op het afdekplaatje aan de bovenzijde van de schakelaar zitten. Draai het afdekplaatje voorzichtig op het schakelgedeelte met de bijbehorende schroefjes.

Elektramat 3 standen schakelaar afdekplaatje

Stap 6: Draaiknop plaatsen
Plaats de draaiknop met beleid op het afdekplaatje. Zorg ervoor bij het plaatsen dat de indicatie standen op de knop aan de bovenzijde van het afdekplaatje zitten.

Elektramat 3 standen schakelaar draaiknop

Spanning inschakelen

Stap 7: Spanning inschakelen
Het monteren van de 3 standen schakelaar is klaar en de spanning mag weer worden ingeschakeld.

De 3 standen schakelaar is nu klaar voor gebruik. Zijn er vragen over de benodigde schakelaar, installeren of is er meer informatie over deze klus nodig? Neem dan contact op via 088 - 51 11 600 of stuur een e-mail naar klantenservice@elektramat.nl. Wij helpen je graag verder.
