Kleuren aansluitdraden

Bij het aansluiten van een stopcontact of schakelaar worden er vier type draden gebruikt met elk een specifieke kleur en functie. Dit zijn:

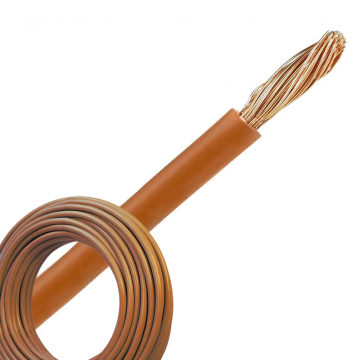

• Bruin: Dit wordt ook wel de fasedraad genoemd, deze draad voert stroom aan. Bij het aansluiten van een stopcontact of schakelaar is dit de draad die de spanning levert aan het apparaat of de verlichting.
• Blauw: Dit is de nuldraad, deze draad voert stroom terug. De nuldraad zorgt ervoor dat de stroomkring compleet is en het apparaat of de verlichting kan functioneren.
• Geel/groen: Dit is de aardedraad, deze draad zorgt voor veiligheid door de stroom bij een defect veilig naar de aarde te leiden.

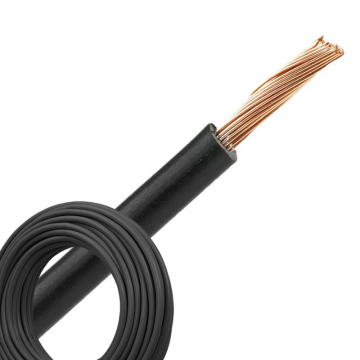

• Zwart: Dit is een schakeldraad, deze draad wordt vooral gebruikt bij schakelaars om verlichting aan en uit te zetten.

Verloop aansluitdraden

De aansluitdraden in de groepenkast lopen vanaf de hoofdschakelaar naar verschillende installatieautomaten die elk een eigen stroomgroep voorzien. Elke groep bedient een deel van het huis of specifieke apparaten. Dit kan bijvoorbeeld keukenapparatuur, verlichting of stopcontacten zijn. Hiervoor worden nul- en fasedraden voor gebruikt. Deze draden worden vaak al voorbedraad in de groepenkast, dit maakt de installatie eenvoudig en veilig.

Dikte aansluitdraden

De dikte van de aansluitdraad is belangrijk. Deze moet voldoende zijn om de stroomsterkte die erdoor gaat veilig te kunnen verwerken. Voor een standaard 16 ampère groep wordt meestal een draad van 2,5 mm2 gebruikt. Voor zwaardere apparaten zoals een fornuis kunnen dikkere draden nodig zijn. Zo zijn 4 mm2 draden geschikt voor 25 ampere. Deze worden gebruikt voor krachtige apparaten zoals wasmachines, vaatwassers of combi-ovens. Daarnaast kunnen ze gebruikt worden wanneer er een langere afstand overbrugd moet worden. De 6 mm2 draden zijn geschikt voor stroomsterktes tot 32 ampere. Dit type draad wordt gebruikt voor krachtstroomaansluitingen zoals een elektrische kookplaat of een laadpaal voor elektrische auto’s. De 10 mm2 en dikkere draden zijn geschikt voor zeer zware toepassingen zoals industriële apparaten en hoofdvoeding voor woningen. Deze wordt vaak toegepast voor de aansluiting van de hoofdvoeding naar de groepenkast.
