Aardlekschakelaar

Een goed functionerende aardlekschakelaar is een onmisbaar component in iedere groepenkast. Elektramat biedt je aardlekschakelaars van alle topmerken tegen scherpe prijzen. Ook voorzien we je op deze pagina van de nodige informatie, geven we enkele tips en beantwoorden we veel gestelde vragen.

Selecteer de gewenste aardlekschakelaar.

Weergave
Pagina
  1. EMAT aardlekschakelaar 2-polig 40A 30mA (EMATAS2P4030)
    Artikel nr: 401175251
    Kema keur
    EMAT aardlekschakelaar 2-polig 40A 30mA (EMATAS2P4030)
    Kema keur
    Levertijd 1 werkdag
    22,89 /st 27,70 /st
  2. EMAT aardlekschakelaar 4-polig 40A 30mA (EMATAS4P4030)
    Artikel nr: 401175252
    Kema keur
    EMAT aardlekschakelaar 4-polig 40A 30mA (EMATAS4P4030)
    Kema keur
    Levertijd 1 werkdag
    28,38 /st 34,34 /st
  3. EMAT aardlekschakelaar 2-polig 63A 30mA (EMATAS2P6330)
    Artikel nr: 401012952
    Kema keur
    EMAT aardlekschakelaar 2-polig 63A 30mA (EMATAS2P6330)
    Kema keur
    Levertijd 11 werkdagen
    25,64 /st 31,02 /st
  4. EMAT aardlekschakelaar 4-polig 63A 30mA (EMATAS4P6330)
    Artikel nr: 401012953
    Kema keur
    EMAT aardlekschakelaar 4-polig 63A 30mA (EMATAS4P6330)
    Kema keur
    Levertijd 1 werkdag
    31,78 /st 38,45 /st
  5. EMAT aardlekschakelaar 2-polig 40A 300mA (EMATAS2P40300)
    Artikel nr: 401013818
    Kema keur
    EMAT aardlekschakelaar 2-polig 40A 300mA (EMATAS2P40300)
    Kema keur
    Levertijd 1 werkdag
    22,89 /st 27,70 /st
  6. EMAT aardlekschakelaar 4-polig 40A 300mA (EMATAS4P40300)
    Artikel nr: 401012954
    Kema keur
    EMAT aardlekschakelaar 4-polig 40A 300mA (EMATAS4P40300)
    Kema keur
    Levertijd 1 werkdag
    30,00 /st 36,30 /st

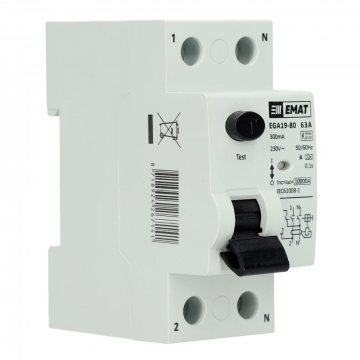

  7. EMAT aardlekschakelaar 2-polig 63A 300mA (EMATAS2P63300)
    Artikel nr: 401014379
    Kema keur
    EMAT aardlekschakelaar 2-polig 63A 300mA (EMATAS2P63300)
    Kema keur
    Levertijd 1 werkdag
    25,64 /st 31,02 /st
  8. EMAT aardlekschakelaar 4-polig 63A 300mA (EMATAS4P63300)
    Artikel nr: 401012955
    Kema keur
    EMAT aardlekschakelaar 4-polig 63A 300mA (EMATAS4P63300)
    Kema keur
    Levertijd 1 werkdag
    33,60 /st 40,66 /st
  9. EMAT aardlekschakelaar 4-polig 40A 300mA selectief (EMATAS4P40300S)
    Artikel nr: 401012956
    Kema keur
    EMAT aardlekschakelaar 4-polig 40A 300mA selectief (EMATAS4P40300S)
    Kema keur
    Levertijd 1 werkdag
    35,00 /st 42,35 /st
  10. EMAT aardlekschakelaar 4-polig 63A 300mA selectief (EMATAS4P63300S)
    Artikel nr: 401012957
    Kema keur
    EMAT aardlekschakelaar 4-polig 63A 300mA selectief (EMATAS4P63300S)
    Kema keur
    Levertijd 1 werkdag
    35,00 /st 42,35 /st
  11. EMAT aardlekschakelaar 4-polig 40A 30mA type B (85002011)
    Artikel nr: 401018232
    Kema keur
    EMAT aardlekschakelaar 4-polig 40A 30mA type B (85002011)
    Kema keur
    Levertijd 1 werkdag
    114,99 /st 139,14 /st
  12. EMAT aardlekschakelaar 2-polig 40A 30mA type B (EMATAS2P4030B)
    Artikel nr: 401018233
    Kema keur
    EMAT aardlekschakelaar 2-polig 40A 30mA type B (EMATAS2P4030B)
    Kema keur
    Levertijd 1 werkdag
    49,58 /st 59,99 /st
  13. EMAT aardlekschakelaar 4-polig 63A 30mA type B (EMATAS4P6330B)
    Artikel nr: 401018234
    Kema keur
    EMAT aardlekschakelaar 4-polig 63A 30mA type B (EMATAS4P6330B)
    Kema keur
    Levertijd 1 werkdag
    118,99 /st 143,98 /st
  14. Eaton aardlekschakelaar 2-polig 40A 30mA (1742424)
    Artikel nr: 401076367
    Eaton aardlekschakelaar 2-polig 40A 30mA (1742424)
    Levertijd 1 werkdag
    36,88 /st 44,62 /st
  15. Hager aardlekschakelaar 4-polig 40A 30mA (CDA440G)
    Artikel nr: 401050232
    Hager aardlekschakelaar 4-polig 40A 30mA (CDA440G)
    Levertijd 1 werkdag
    81,25 /st 98,31 /st
  16. Hager aardlekschakelaar 2-polig 40A 30mA (CDA540G)
    Artikel nr: 401019343
    Hager aardlekschakelaar 2-polig 40A 30mA (CDA540G)
    Levertijd 1 werkdag
    69,13 /st 83,65 /st
  17. ABB aardlekschakelaar 2-polig 40A 30mA (F202A)
    Artikel nr: 401043421
    ABB aardlekschakelaar 2-polig 40A 30mA (F202A)
    Levertijd 1 werkdag
    27,30 /st 33,03 /st
  18. Chint aardlekschakelaar 4-polig 63A 30mA type B (2015TB63)
    Artikel nr: 401013939
    Chint aardlekschakelaar 4-polig 63A 30mA type B (2015TB63)
    Levertijd 1 werkdag
    119,00 /st 143,99 /st
  19. Schneider Electric aardlekschakelaar 2-polig 40A 30mA (16695)
    Artikel nr: 401015308
    Schneider Electric aardlekschakelaar 2-polig 40A 30mA (16695)
    Levertijd 1 werkdag
    43,08 /st 52,13 /st
  20. ATTEMA aardlekschakelaar 2-polig 40A 30mA (16153)
    Artikel nr: 401040700
    ATTEMA aardlekschakelaar 2-polig 40A 30mA (16153)
    Levertijd 1 werkdag
    86,84 /st 105,08 /st
  21. ABB aardlekschakelaar 2-polig 40A 30mA (0903.751)
    Artikel nr: 401012875
    ABB aardlekschakelaar 2-polig 40A 30mA (0903.751)
    Levertijd 1 werkdag
    73,20 /st 88,57 /st
  22. ABB aardlekschakelaar 4-polig 40A 30mA (0903.753)
    Artikel nr: 401012874
    ABB aardlekschakelaar 4-polig 40A 30mA (0903.753)
    Levertijd 1 werkdag
    76,63 /st 92,72 /st
  23. Eaton aardlekschakelaar 4-polig 40A 30mA (1742426)
    Artikel nr: 401460994
    Eaton aardlekschakelaar 4-polig 40A 30mA (1742426)
    Levertijd 1 werkdag
    47,99 /st 58,07 /st
  24. Schneider Electric aardlekschakelaar 4-polig 40A 30mA (16698)
    Artikel nr: 401015309
    Schneider Electric aardlekschakelaar 4-polig 40A 30mA (16698)
    Levertijd 1 werkdag
    52,00 /st 62,92 /st
Weergave
Pagina

Wat is een aardlekschakelaar?

De aardlekschakelaar is een schakelaar die de elektrische installatie spanningsloos maakt op het moment dat er te veel lekstroom optreedt. In woningen en bedrijfspanden is in iedere groepenkast wel één te vinden.

Net als bij een aantal andere elektrotechnische componenten, heeft ook dit component een aantal verschillende benamingen. We noemen een aantal van deze benamingen:

  • Aardwachter
  • Differentieelschakelaar (Belgie)
  • Verliesstroomschakelaar
  • Aardlek



Hoe werkt een aardlekschakelaar?

De functie van dit component is het meten van de stroom in de fasedraad en de nuldraad. Als alles goed verloopt, is de stroom in beide draden gelijk aan elkaar. Op het moment dat er een fout optreedt en beide stromen dus niet gelijk aan elkaar zijn, zal de aardlek uitschakelen.

Dit component beperkt de lekstroom in elektrische installaties tot een milliampère die gebruikers kunnen verdragen. Hierdoor worden ongelukken, specifiek elektrocutie, voorkomen.

De uitschakeltijd van een aardlekschakelaar

De uitschakeltijd is afhankelijk van:

  • Het aantal ampere
  • De aanspreekstroom

In woningen worden vrijwel altijd varianten van 30mA toegepast. Het moment wanneer deze aanspreekstroom geactiveerd wordt, dient tussen de 50% en de 100% te liggen. Dit betekent:

  • Een 30 mA variant zal tussen de 15 en 30 mA uitschakelen
  • Een 300 mA variant zal tussen de 150 en 300 mA uitschakelen

Let op: Een 30 mA variant moet binnen 300 milliseconde uitschakelen

Wanneer pas je een 300 mA product toe? Vroeger werden schakelaars van 300 mA of 500 mA toegepast bij zogeheten ''natte groepen'', zoals een wasmachine. Varianten met een aanspreekstroom groter dan 300mA, mogen niet meer worden toegepast in Nederland als beveiliging tegen indirect aanrakingsgevaar. In Nederlandse woningen mogen alleen nog 30 mA varianten worden toegepast.

Let op: Een ALS biedt geen bescherming op het moment dat je niet geaard bent en contact maakt met de fase- en de nuldraad.

Wanneer is een aardlekschakelaar verplicht?

In de NEN1010 staan verschillende situaties en voorwaarden beschreven waarin het gebruik van een aardlek verplicht is. Deze regelgeving wordt echter ieder jaar vernieuwd met de nieuwste normen.

Of een aardlekschakelaar verplicht is, hangt van een aantal aspecten af, waaronder het jaar van plaatsing en/of specifieke omstandigheden van de situatie. Zo is het bij elektrische installaties die zijn aangelegd na 1975 verplicht om een aardlekschakelaar te plaatsen. We bespreken de belangrijkste aspecten van de nieuwste veiligheidsnormen. Dit zijn normen op basis van de NEN1010:2015, deze is sinds 1 januari 2017 geldig.

  • Het is sinds 1 september 2005 verplicht om in huisinstallaties minimaal 2 aardlekschakelaars toe te passen van maximaal 30 mA. ook is het verplicht om een hoofdschakelaar toe te passen
  • Eén aardlekschakelaar mag maximaal vier eindgroepen beveiligen
  • Het wordt afgeraden om 1 fase installatieautomaten te beveiligen door een 3 fase aardlek
  • Heb je een eindgroep die alleen gebruikt gaat worden door toestellen die vast aangesloten zijn? Deze hoeven niet beveiligd te worden door 30 mA varianten



Het aantal groepen achter een aardlekschakelaar

Op één aardlek mogen maximaal vier eindgroepen zijn aangesloten. In de laatste NEN1010 normering wordt afgeraden om 1 fase installatieautomaten op een 4-polige aardlekschakelaar aan te sluiten.


Welke aardlekschakelaar heb ik nodig?

Bij het uitzoeken van het juiste product dien je op een aantal belangrijke aspecten te letten. We bespreken de belangrijkste producteigenschappen:

2-polig
2-polige kunnen zowel in 1 fase als 3 fase groepenkasten worden toegepast.

4-polig
4-polige producten worden aangesloten in 3 fase groepenkasten als er gebruik gemaakt wordt van krachtgroepen.

Nominale spanning
De nominale spanning wordt weergegeven in ampere. De meest voorkomende varianten zijn 40 en 63 ampere. In vrijwel alle woningen is 40A de standaard.

Nominale lekstroom
De nominale lekstroom heeft betrekking op bij welke hoeveelheid lekstroom de schakelaar zal reageren.



Aardlekschakelaar kopen? Profiteer bij Elektramat!

  • Laagste prijsgarantie
  • Alle merken op voorraad
  • Vrijblijvend & deskundig advies op maat
  • Producten worden binnen 24 uur verzonden
  • Voorzien van alle keurmerken



Selectieve aardlekschakelaar

Een selectieve aardlekschakelaar wordt toegepast om spanningsuitval te beperken tot het deel van de elektrische installatie waar de te hoge lekstroom is gedetecteerd. Selectieve varianten hebben vertraagd afschakelmateriaal en zijn stootstroom vast tot 5 kA. Dit component wordt vóór de aardlekschakelaar geplaatst.

Tip: Een selectieve variant kun je herkennen aan de letter 'S' op het component.

We zien selectieve verliesstroomschakelaars veel terug in situaties waar, naast de huidige elektrische installatie, ook stroom voor een schuur of garage nodig is. Op het moment dat er een aardfout, onder de 300 mA maar boven de 30 mA geconstateerd wordt, zal de schakelaar van de eindgroep uitschakelen, maar zal de selectieve schakelaar niet afschakelen.


30 mA of 300 mA aardlekschakelaar

Eindgroepen in woningen mogen door maximaal 30 mA aardlekschakelaars beveiligd worden. Een 300 mA aardlekschakelaar wordt onder andere toegepast in de volgende situaties:

  • Vochtige ruimtes
  • Ruimtes met bijtende stoffen of gassen
  • Tijdelijke installaties in fabrieken

Tip: Weet je niet zeker welk product geschikt is voor een bepaalde situatie? Neem contact met ons op voor een vrijblijvend advies. De contactinformatie staat onderaan de pagina.



Aardlekschakelaar kapot of schakelt de aardlekschakelaar uit?

We bespreken wat je kunt doen op het moment dat je aardlekschakelaar niet meer aan gaat. Door onderstaande stappenplan te doorlopen, ga je veilig te werk en is het opsporen van kapotte elektrische apparaten eenvoudig.

Een uitgeschakelde aardlek kan twee redenen hebben: Er is een te hoge lekstroom opgetreden of de ALS functioneert niet naar behoren. Om gevaar te voorkomen hebben we een stappenplan opgesteld met daarin een aantal stappen die je dient te volgen op het moment dat de aardlekschakelaar uitgeschakeld is.

  1. Schakel de betreffende installatieautomaten uit.
  2. Schakel vervolgens alle aangesloten elektrische apparaten uit. Doe dit bij voorkeur door alle stekkers uit het stopcontact te verwijderen.
  3. Vervolgens kun je de betreffende aardlekschakelaar aanzetten. Doe dit ook voor de installatieautomaten.
  4. Nu kun je veilig de elektrische apparaten één voor één weer inschakelen. Doe dit net zo lang tot de aardlekschakelaar opnieuw uitschakelt. Op deze manier kun je eenvoudig herleiden bij welk elektrisch apparaat de te hoge lekstroom optreedt.
  5. Zijn er geen problemen bij een specifiek elektrisch apparaat opgetreden? Laat dan een erkende installateur naar de installatie kijken om te achterhalen waar het probleem zit.

Tip: Is de verliesstroomschakelaar uitgeschakeld door toedoen van onweer? Loop bovenstaand stappenplan door en schakel vervolgens de ALS weer in. Over het algemeen moet dit geen problemen opleveren, maar het kan voorkomen dat er een elektrisch apparaat kapot is gegaan.


Iedere vraag die je hebt m.b.t. aardlekschakelaars willen wij graag voor je beantwoorden. Bel naar 088 - 51 11 600, stuur je vraag in een e-mail naar [email protected] of stel vraag in de chat rechts onderin je scherm.
