DIN rail stopcontact

DIN rail stopcontact aansluiten

Een DIN rail stopcontact is makkelijk in de meterkast te installeren. Volg onderstaande stappen:

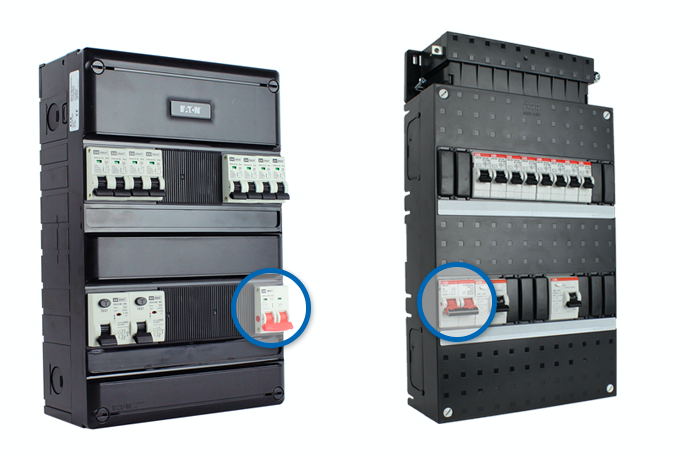

• Schakel de hoofdschakelaar in de meterkast uit, in onderstaande afbeelding zie je links een 2-polige hoofdschakelaar en links een 4-polige variant.

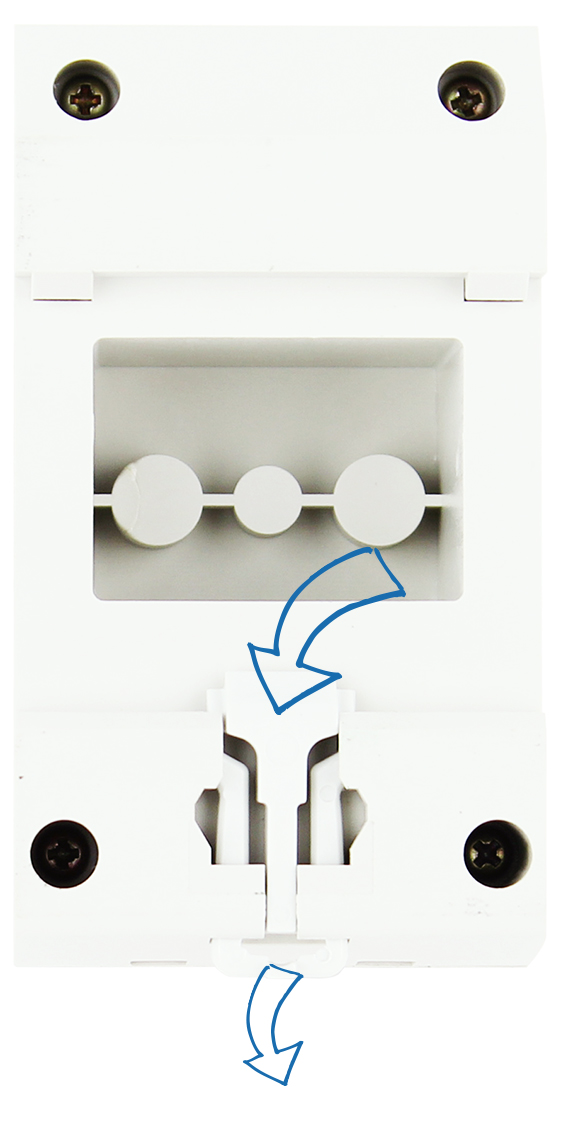

• Duw de klem aan de achterzijde van het DIN rail stopcontact omhoog, zoals op onderstaande afbeelding te zien.

• Plaats het component naast een installatieautomaat en klik het vast aan een aftakblokje.
• Sluit de zwarte draad vanuit de DIN rail wandcontactdoos aan op de installatieautomaat.
• Sluit de aardedraad vanuit de DIN rail wandcontactdoos aan op de aardrail.
• Zet de hoofdschakelaar in de meterkast weer om en je contactdoos is klaar voor gebruik.

Algemene specificaties van een DIN rail stopcontact

Een stopcontact op een DIN rail is altijd 2,5 modules breed en voorzien van randaarde. Wanneer je een stopcontact in je groepenkast plaatst, heb je altijd drie vrije modules nodig. De draden waarmee een DIN rail stopcontact aangesloten dient te worden zijn 4 mm2.

De contactdoos wordt meestal tussen de aardlekschakelaars en hoofdschakelaar geplaatst, maar dit is niet verplicht. Als je het stopcontact op een andere plaats wil installeren, is dit ook toegestaan.

Nog vragen over een DIN rail stopcontact of over de aansluiting ervan? Neem dan telefonisch contact met ons op via nummer 053 711 36 74 of stuur een mail naar info@elektramat.nl
