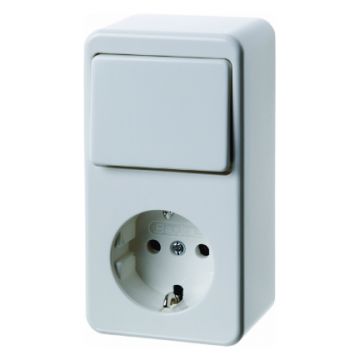

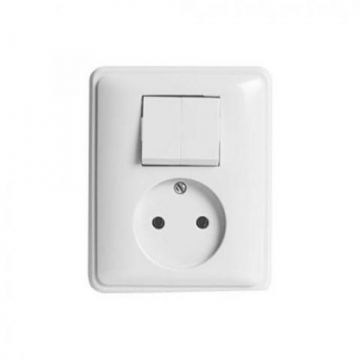

Wil je een stopcontact met een schakelaar om een lichtpunt te schakelen? Dan kun je stopcontacten doorlussen naar een schakelaar. Het is mogelijk om met deze oplossing een apparaat aan te sluiten op het stopcontact en het licht in de ruimte te schakelen. Dit geeft je twee functies op één plek. Het is mogelijk om een inbouw of opbouw stopcontact met schakelaar te kiezen. Hier lees je hoe je een éénpolige schakelaar met stopcontact combinatie aansluit.
Zorg eerst, voordat je een stopcontact met schakelaar gaat doorlussen, dat de omgeving waarin je gaat werken veilig is. Schakel de installatieautomaat in je groepenkast uit. Je kunt alleen de werkzaamheden aan het stopcontact met schakelaar uitvoeren met het juiste gereedschap.
Voor deze klus heb je deze materialen nodig:
- Inbouwelement stopcontact met schakelaar
- Afdekraam en wip voor de schakelaar
- 2,5 mm2 VD-draad
Voor deze klus heb je de volgende gereedschappen nodig:
- Striptang
- Kniptang
- Multimeter
Voor het aansluiten van een schakelaar met stopcontact maak je gebruik van de volgende draden:
- Bruine fasedraad
- Zwarte schakeldraad
- Blauwe nuldraad
- Geel/groene aardedraad
Hieronder zijn de benodigde stappen om een schakelaar met stopcontact aan te sluiten.
Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de installatieautomaat om te zetten. Met een multimeter kun je testen of het gebied spanningsvrij is.
Stap 2: Aders strippen
Strip met een striptang de losse aders voldoende lang. Bij de meeste merken staat de lengte voor het afstrippen aangegeven op het onderdeel of in de handleiding van het product.
Stap 3: Draden aansluiten
Sluit het stopcontact met schakelaar aan. Het stopcontact is al doorverbonden met de schakelaar door middel van een schakeldraad.
| Kleur: | Aansluiting: |
|---|---|
| Zwart, afkomstig van de lamp (schakeldraad) | Pijltje (op de schakelaar) |
| Bruin, F in het schema (fasedraad) | L (op het stopcontact) |
| Blauw, N in het schema (nuldraad) | N (op het stopcontact) en naar de lamp |
Geel/groen,  in het schema (aardedraad) |
(op het stopcontact) |
Let op: De aansluit symbolen kunnen bij de merken verschillend zijn.
Steekverbinding:
De schakelaar en het stopcontact maken gebruik van steekklemmen. Met deze klemmen is het niet nodig om de aansluitingen los te draaien. Steek de draden ver genoeg in de aansluitingen. Controleer na het aansluiten dat er geen koper van de draden meer zichtbaar is en dat de draden goed klemmen.
Stap 4: Inbouwelement plaatsen
Plaats het inbouwelement van het stopcontact met schakelaar in de muur.
Stap 5: Afdekraam monteren
Plaats het afdekraam om het inbouwelement. Draai daarna het schroefje van het stopcontact aan.
Stap 6: Wip op de schakelaar plaatsen
Monteer de wip op de schakelaar.
Stap 7: Spanning inschakelen
Het aansluiten van het stopcontact met schakelaar is klaar en de spanning mag worden ingeschakeld.
Stap 8: Testen van de schakelaar met stopcontact
Test of de schakelaar en het stopcontact naar behoren werken.
De schakelaar met stopcontact combinatie is nu klaar voor gebruik. Heb je vragen over de benodigde materialen of wens je graag meer informatie over deze klus? Neem dan contact op via 088 - 51 11 600 of stuur een e-mail naar klantenservice@elektramat.nl. Wij helpen je graag verder.
