Krachtstroom stekker aansluiten

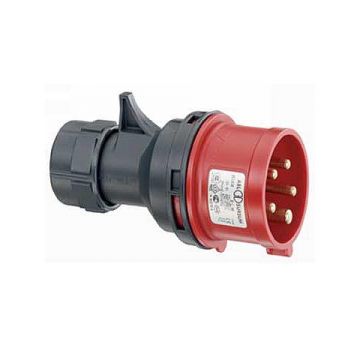

 Krachtstroom stekker

Inleiding
Krachtstroom stekkers worden gebruikt om hoge voltages, van 400 volt, met behulp van een omvormer te converteren naar een standaard aansluiting van 230 volt. Krachtstroom is niet nodig voor je huishoudelijk apparatuur, maar wel voor apparaten die meer dan 3.680 watt vragen (bij een spanning meer dan 230 volt). Krachtstroom stekkers worden onder andere gebruikt bij zware machines en compressoren. Hiervoor is een 4- of 5-polige aansluiting nodig. Elektramat bied je krachtstroom stekkers aan van verschillende merken, onder andere:



Veiligheid
Zorg voordat je de werkzaamheden begint dat alles spanningsvrij is door de hoofdschakelaar om te zetten. Je kan alleen de werkzaamheden aan de krachtstroom stekker/contrastekker verrichten met het juiste gereedschap. Voor deze klus heb je een striptang, adereindhulzen, krimptang, schroevendraaier en een verstelbaar kabelmesje nodig. Gebruik bij krachtstroom stekkers altijd minimaal 2,5 mm² adereindhulzen. Als de aders een vaste kern bevatten zijn adereindhulzen niet nodig om te gebruiken.



Krachtstroom stekker aansluiten (male)

De meeste krachtstroom stekkers bestaan uit vier of vijf aansluitingen. Gebruik de volgende tabel om de stekker aan te sluiten:

Kleur Aansluiting:
Bruin L1
Zwart L2
Grijs L3
Blauw N
Geel/groen Aarde

Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Aansluiting krachtstroom stekker male Elktramat

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de hoofdschakelaar of de installatieautomaat om te zetten. Met een spanningzoeker kan je testen of het gebied spanningsvrij is.

Stap 2: Stekkerbehuizing over de kabel schuiven
Maak de stekkerbehuizing los van het aansluitgedeelte. Zorg ervoor dat je de trekontlasting voldoende opendraait om de kabel door te laten, schuif daarna de stekkerbehuizing op de kabel.

Stap 3: Kabel ontmantelen
Strip met een mesje de ontmanteling zodat de losse aders zichtbaar zijn. Let op dat de aders bij het snijden van de ontmanteling niet beschadigen, gebruik een verstelbaar kabelmesje om beschadigingen te verkomen. Zorg ervoor dat deze aders genoeg lengte (ongeveer zes cm) hebben om deze later te kunnen aansluiten.

Stap 4: Aders strippen
Strip met een striptang de losse aders voldoende lang. Kijk naar stap 5 voor de lengte van het afstrippen.

Stap 5: Adereindhulzen monteren
Schuif één voor één een adereindhuls over de aders. Het uiteinde van elke kern van de aders moet goed zichtbaar zijn, of iets uitsteken, als deze in de adereindhuls zitten.
Let op: Als de aders een vaste kern bevatten zijn adereindhulzen niet nodig om te gebruiken. De aders kunnen dan direct worden aangesloten zoals in stap 7 wordt beschreven.

Stap 6: Adereindhulzen klemmen
Gebruik een krimptang om elke adereindhuls op de ader te klemmen. Controleer goed of de adereindhulzen goed vastzitten.

Stap 7: Draden aansluiten
Schuif het metalen deel van de adereindhuls in de aansluiting van de stekker en schroef het vast. Doe dit voor elke aansluiting. Sluit alle draden aan bij de juiste ingang op de stekker.

4-polige krachtstroom stekker aansluiten:
Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Kleur: Aansluiting:
Bruin L1
Zwart L2
Grijs L3
Geel/groen Aarde symbool

Let op: De nuldraad (blauw) wordt niet gebruikt bij een 4-polige krachtstroom stekker.



5-polige krachtstroom stekker aansluiten:
Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Kleur: Aansluiting:
Bruin L1
Zwart L2
Grijs L3
Blauw N
Geel/groen Aarde symbool

Aansluiting krachtstroom stekker male Elektromat

Stap 8: Stekkerbehuizing plaatsen
Schuif de stekkerbehuizing over het aansluitgedeelte van de stekker en verdraai de behuizing ten opzichte van het aansluitgedeelte tot hij klikt.

behuizing krachtstroom stekker male

Stap 9: Trekontlasting monteren
Draai de trekontlasting stevig vast.

Trekontlasting krachtstroom stekker male



Spanning inschakelen

Stap 10: Spanning inschakelen
Het aansluiten van de krachtstroom stekker is klaar en de spanning mag weer worden ingeschakeld.



Krachtstroom contrastekker aansluiten (female)

De meeste krachtstroom contrastekkers bestaan uit vier of vijf aansluitingen. Gebruik de volgende tabel om de stekker aan te sluiten:

Kleur: Aanstluiting:
Bruin L1
Zwart L2
Grijs L3
Blauw N
Geel/groen Aarde

Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Aansluiting krachtstroom stekker female Elektramat

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de hoofdschakelaar om te zetten. Met een spanningzoeker kan je testen of het gebied spanningsvrij is.

Stap 2: Stekkerbehuizing op de kabel plaatsen
Maak de stekkerbehuizing los van het aansluitgedeelte. Zorg er voor dat je de trekontlasting voldoende opendraait om de kabel door te laten, schuif daarna de stekkerbehuizing op de kabel.

Stap 3: Kabel ontmantelen
Strip met een mesje de ontmanteling zodat de losse aders zichtbaar zijn. Let op dat de aders bij het snijden van de ontmanteling niet beschadigen, gebruik een verstelbaar kabelmesje om beschadigingen te verkomen. Zorg ervoor dat deze aders genoeg lengte (ongeveer zes cm) hebben om deze later te kunnen aansluiten.

Stap 4: Aders strippen
Strip met een striptang de losse aders voldoende lang. Kijk naar stap 5 voor de lengte van het afstrippen.

Stap 5: Adereindhulzen monteren
Schuif één voor één een adereindhuls over de aders. Het uiteinde van elke kern van de aders moet goed zichtbaar zijn, of iets uitsteken, als deze in de adereindhuls zitten.
Let op: Als de aders een vaste kern bevatten zijn adereindhulzen niet nodig om te gebruiken. De aders kunnen dan direct worden aangesloten zoals in stap 7 wordt beschreven.

Stap 6: Adereindhulzen klemmen
Gebruik een krimptang om elke adereindhuls op de ader te klemmen. Controleer goed of de adereindhulzen goed vastzitten.

Stap 7: Draden aansluiten
Schuif het metalen deel van de adereindhuls in de aansluiting van de contrastekker en schroef het vast. Doe dit voor elke aansluiting. Sluit alle draden aan bij de juiste ingang op de stekker.

4-polige krachtstroom contrastekker aansluiten:
Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Kleur: Aansluitingen:
Bruin L1
Zwart  L2
Grijs L3
Geel/groen Aarde symbool

Let op: De nuldraad (blauw) wordt niet gebruikt bij een 4-polige krachtstroom stekker.



5-polige krachtstroom contrastekker aansluiten:
Let op: De drie fasedraden kunnen ook alleen zwart van kleur zijn. Als dit het geval is, zorg er dan voor dat de drie fasedraden op de juiste aansluitingen, bij de male en female stekker, worden verbonden.

Kleur: Aansluitingen:
Bruin L1
Zwart  L2
Grijs L3
Blauw N
Geel/groen Aarde symbool

Aansluiting krachtstroom stekker female Elektramat

Stap 8: Stekkerbehuizing plaatsen
Schuif de stekkerbehuizing over het aansluitgedeelte van de contrastekker en verdraai de behuizing ten opzichte van het aansluitgedeelte tot hij klikt.

Behuizing krachtstroom stekker female

Stap 9: Trekontlasting monteren
Draai de trekontlasting stevig vast.

Trekontlasting krachtstroom stekker female

Spanning inschakelen

Stap 10: Spanning inschakelen
Het aansluiten van de krachtstroom contrastekker is klaar en de spanning mag weer worden ingeschakeld.

De stekker is nu klaar voor gebruik. Heb je vragen over de benodigde stekker, type snoeren of wens je graag meer informatie over deze klus? Neem dan contact op via 088 - 51 11 600 of stuur een e-mail naar [email protected] Wij helpen je graag verder.
